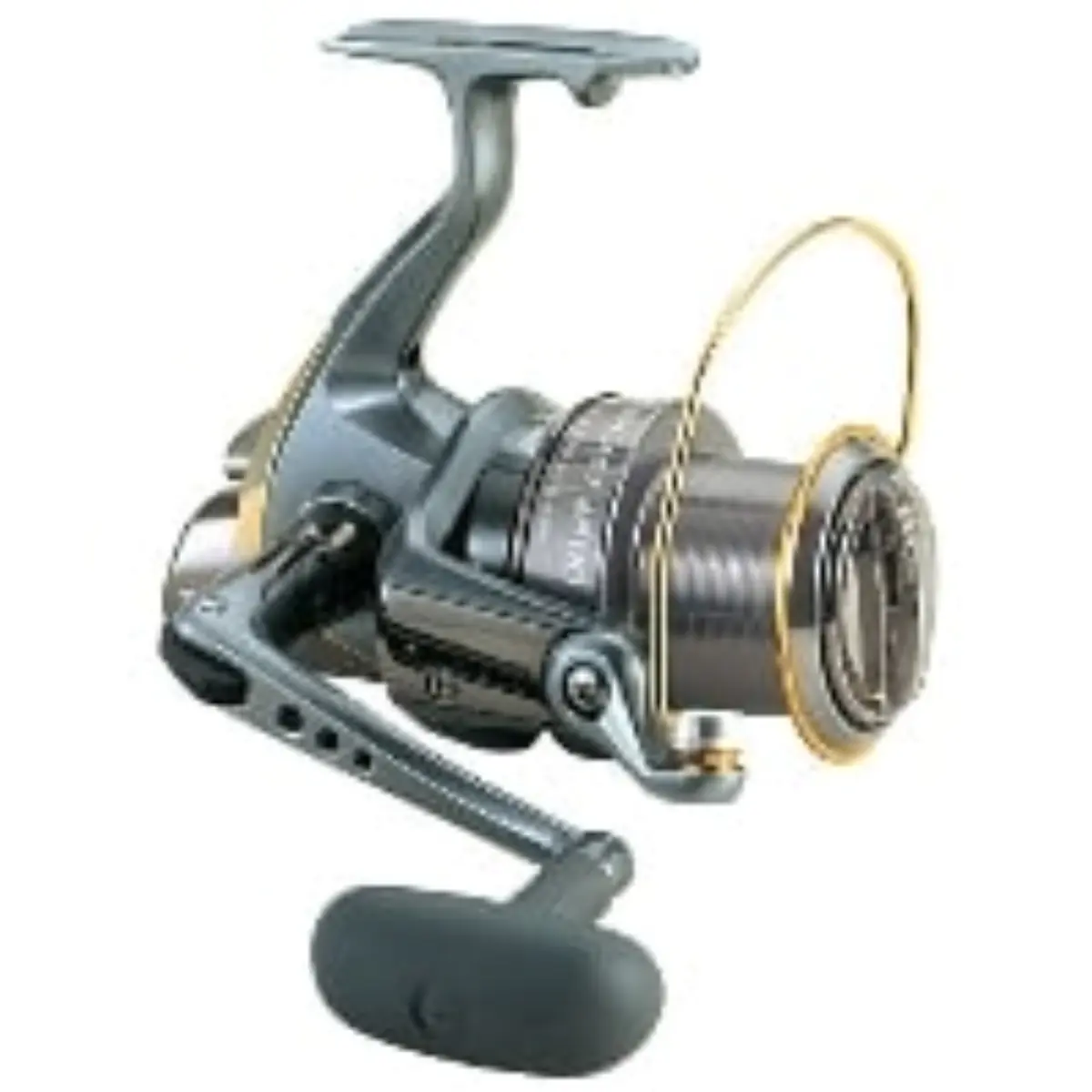

CROSSCAST 5500
2004 Modèle JDM — Japan Domestic Market : destiné au marché intérieur japonais.

DAIWA

CROSSCAST 5500

ID produit : 59095 ID fabricant : JAN4960652603119
Compatibility & maintenance

This page brings together the exploded view, the compatible parts and maintenance solutions for the DAIWA CROSSCAST 5500 (2004).

Find the reel bearings, ball bearings, roller bearing, Carbontex brakes, genuine spare parts and accessories for this model.

Diagram available
Original, compatible & custom
Fast delivery
Technical expertise

Ball bearings

5 items available
See the diagram
Diagram No.Part numberAction
29 aussi n° 33, 34 — —
33 aussi n° 29, 34 — —
34 aussi n° 29, 33 — —
49 aussi n° 57 — —
57 aussi n° 49 — —

Spare parts

91 références disponibles
Use the drawing number to locate the part on the exploded view
Diagram No.Manufacturer's referenceDescriptionOrder
29 aussi n° 33, 34 E233 Drive ball bearings Drive ball bearings —
33 aussi n° 29, 34 E233 Drive ball bearings Drive ball bearings —
34 aussi n° 29, 33 E233 Drive ball bearings Drive ball bearings —
49 aussi n° 57 E235 Pinion ball bearing (A) Pinion ball bearing (A) —
57 aussi n° 49 E235 Pinion ball bearing (A) Pinion ball bearing (A) —
1 166904 Body Body —
2 152109 Handle SC Handle SC —
3 105018 Handle Color Handle Color —
4 196314 Stopper lever Stopper lever —
5 63511805 Stopper lever SC Stopper lever SC —
6 182188 Worm shaft ritiner (A) Worm shaft ritiner (A) —
7 10A607 Worm shaft ritiner (A) SC Worm shaft ritiner (A) SC —
8 116333 Rear Packing Rear Packing —
9 116329 Rear cover Rear cover —
10 10A608 Rear cover SC Rear cover SC —
11 182190 Worm shaft ritiner (B) Worm shaft ritiner (B) —
12 aussi n° 14 110644 Worm shaft collar Worm shaft collar —
13 103228 Worm Shaft Worm Shaft —
14 aussi n° 12 110644 Worm shaft collar Worm shaft collar —
15 133680 Stopper Lever Leaf SP Stopper Lever Leaf SP —
16 160481 Oscillating plate Oscillating plate —
17 10A609 Oscillating Plate SC Oscillating Plate SC —
18 110645 Oscillating slider color (A) Oscillating slider color (A) —
19 107150 Oscillating Slider Oscillating Slider —
20 110646 Oscillating slider color (B) Oscillating slider color (B) —
21 63205901 Worm Shaft Retainer Worm Shaft Retainer
2.5 mm E-ring 1,60 €
22 195037 Pole Pole —
23 110647 Pole Holder Color Pole Holder Color —
24 190729 Paul W. Paul W. —
25 160483 Pole Holder Plate Pole Holder Plate —
26 10A825 Pole Holder Plate SC Pole Holder Plate SC —
27 182193 Oscillating gear ritner Oscillating gear ritner —
28 106076 Oscillating Gear Oscillating Gear —
30 133682 Stopper Leaf SP Stopper Leaf SP —
31 138443 Drive Gear Drive Gear —
32 190730 Drive Gear W Drive Gear W —
35 158085 Body Cover SC (A) Body Cover SC (A) —
36 158086 Body Cover SC (B) Body Cover SC (B) —
37 1H2660 Handle Handle —
38 127215 Stopper (A) Stopper (A) —
39 110650 Stopper (A) Color Stopper (A) Color —
40 10A611 Stopper (A) SC Stopper (A) SC —
41 133683 Stopper (B) SP Stopper (B) SP —
42 127217 Stopper (B) Stopper (B) —
43 10A612 Stopper (B) SC Stopper (B) SC —
44 10A613 Rear Packing SC Rear Packing SC —
45 109101 Anti-Reverse Cam Anti-Reverse Cam —
46 10F063 Pinion Ritner Pinion Ritner —
47 180194 Ratchet Ratchet —
48 190731 Pinion ball bearing (B) W Pinion ball bearing (B) W —
50 154449 Pinion Pinion —
51 110654 One-way clutch collar (A) One-way clutch collar (A) —
52 aussi n° 54 190732 One-way clutch collar (A)W One-way clutch collar (A)W —
53 114054 One-Way Clutch One-Way Clutch —
54 aussi n° 52 190732 One-way clutch collar (A)W One-way clutch collar (A)W —
55 110652 One-way clutch collar (B) One-way clutch collar (B) —
56 160485 One-way clutch plate One-way clutch plate —
58 190727 Pinion ball bearing (A) W Pinion ball bearing (A) W —
59 182187 Pinion bearing holder Pinion bearing holder —
60 10A614 Bearing Holder SC Bearing Holder SC —
61 10A615 Kick lever SC Kick lever SC —
62 190657 Kick lever W Kick lever W —
63 186162 Kick Lever Kick Lever —
64 133684 Kick lever SP Kick lever SP —
66 110653 Arm Lever Shaft Collar Arm Lever Shaft Collar —
67 133685 Arm lever SP Arm lever SP —
68 122110 Arm lever shaft Arm lever shaft —
69 108840 Arm Lever SP Cover Arm Lever SP Cover —
70 10A616 Arm Lever SP Cover SC Arm Lever SP Cover SC —
71 10A617 Arm lever SC Arm lever SC —
72 10A618 Roller SC Roller SC —
73 101225 Arm Lever Arm Lever —
74 191038 Roller Collar Roller Collar —
75 190666 Roller W Roller W —
76 179107 Line Roller Line Roller —
77 192019 Roller Sleeve Roller Sleeve —
78 164713 Veil Veil —
79 10A619 Bale Holder SC Bale Holder SC —
80 188840 Rotor Rotor —
81 108842 Bale Holder Covers Bale Holder Covers —
82 10A620 Bale Holder Cover SC Bale Holder Cover SC —
83 140167 Rotor Nut Rotor Nut —
84 160486 Rotor lock plate Rotor lock plate —
85 10A621 Rotor Lock Plate SC Rotor Lock Plate SC —
86 171328 Main shaft Main shaft —
87 162061 Line Guard Line Guard —
88 118075 Click Gear Click Gear —
89 190728 Spool W Spool W —
90 128193 Spool Spool —
91 139470 Drag Knob Drag Knob —
200 166066 Body Set Body Set —
