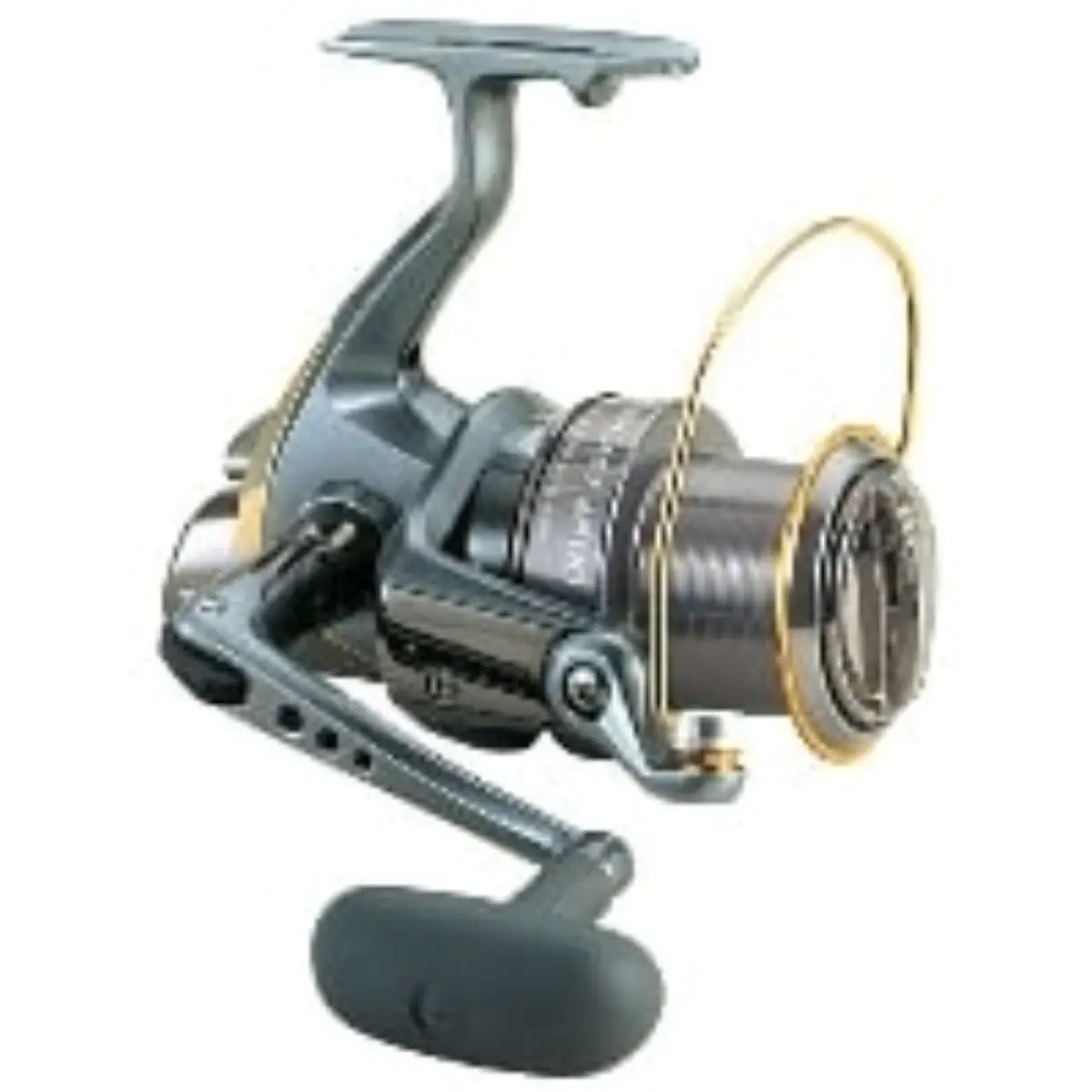

This page brings together the exploded view, the compatible parts and maintenance solutions for the DAIWA CROSSCAST 4000 (2004).
Find the reel bearings, ball bearings, roller bearing, Carbontex brakes, genuine spare parts and accessories for this model.
| Diagram No. | Manufacturer's reference | Description | Order |
|---|---|---|---|
| 29 aussi n° 33 | E234 Drive ball bearings | Drive ball bearings |
R13
dès 12,76 €
|
| 33 aussi n° 29 | E234 Drive ball bearings | Drive ball bearings |
R13
dès 12,76 €
|
| 49 aussi n° 57 | E235 Pinion ball bearing (A) | Pinion ball bearing (A) | — |
| 57 aussi n° 49 | E235 Pinion ball bearing (A) | Pinion ball bearing (A) | — |
| 1 | 166905 Body | Body | — |
| 2 | 152109 Handle SC | Handle SC | — |
| 3 | 105018 Handle Color | Handle Color | — |
| 4 | 196314 Stopper lever | Stopper lever | — |
| 5 | 63511805 Stopper lever SC | Stopper lever SC | — |
| 6 | 182189 Worm shaft ritiner (A) | Worm shaft ritiner (A) | — |
| 7 | 10A607 Worm shaft ritiner (A) SC | Worm shaft ritiner (A) SC | — |
| 8 | 116331 Rear Packing | Rear Packing | — |
| 9 | 116330 Rear cover | Rear cover | — |
| 10 | 10A608 Rear cover SC | Rear cover SC | — |
| 11 | 182191 Worm shaft ritiner (B) | Worm shaft ritiner (B) | — |
| 12 aussi n° 14 | 110644 Worm shaft collar | Worm shaft collar | — |
| 13 | 103229 Worm Shaft | Worm Shaft | — |
| 14 aussi n° 12 | 110644 Worm shaft collar | Worm shaft collar | — |
| 15 | 133680 Stopper Lever Leaf SP | Stopper Lever Leaf SP | — |
| 16 | 160482 Oscillating plate | Oscillating plate | — |
| 17 | 10A609 Oscillating Plate SC | Oscillating Plate SC | — |
| 18 | 110645 Oscillating slider color (A) | Oscillating slider color (A) | — |
| 19 | 107151 Oscillating Slider | Oscillating Slider | — |
| 20 | 110646 Oscillating slider color (B) | Oscillating slider color (B) | — |
| 21 | 63205901 Worm Shaft Retainer | Worm Shaft Retainer |
2.5 mm E-ring
1,60 €
|
| 22 | 195038 Pole | Pole | — |
| 23 | 110648 Pole Holder Color | Pole Holder Color | — |
| 24 | 190729 Paul W. | Paul W. | — |
| 25 | 160484 Pole Holder Plate | Pole Holder Plate | — |
| 26 | 10A825 Pole Holder Plate SC | Pole Holder Plate SC | — |
| 27 | 182193 Oscillating gear ritner | Oscillating gear ritner | — |
| 28 | 106077 Oscillating Gear | Oscillating Gear | — |
| 30 | 133681 Stopper Leaf SP | Stopper Leaf SP | — |
| 31 | 138442 Drive Gear | Drive Gear | — |
| 32 | 190730 Drive Gear W | Drive Gear W | — |
| 34 | 168925 Body Cover | Body Cover | — |
| 35 | 158085 Body Cover SC (A) | Body Cover SC (A) | — |
| 36 | 158086 Body Cover SC (B) | Body Cover SC (B) | — |
| 37 | 1H2661 Handle | Handle | — |
| 38 | 127216 Stopper (A) | Stopper (A) | — |
| 40 | 155255 Stopper (A) Shaft | Stopper (A) Shaft | — |
| 41 | 133683 Stopper (B) SP | Stopper (B) SP | — |
| 42 | 127217 Stopper (B) | Stopper (B) | — |
| 43 | 10A612 Stopper (B) SC | Stopper (B) SC | — |
| 44 | 10A613 Rear Packing SC | Rear Packing SC | — |
| 45 | 109102 Anti-Reverse Cam | Anti-Reverse Cam | — |
| 46 | 10F063 Pinion Ritner | Pinion Ritner | — |
| 50 | 154448 Pinion | Pinion | — |
| 51 | 110654 One-way clutch collar (A) | One-way clutch collar (A) | — |
| 52 aussi n° 54 | 190732 One-way clutch collar (A)W | One-way clutch collar (A)W | — |
| 53 | 114054 One-Way Clutch | One-Way Clutch | — |
| 54 aussi n° 52 | 190732 One-way clutch collar (A)W | One-way clutch collar (A)W | — |
| 55 | 110652 One-way clutch collar (B) | One-way clutch collar (B) | — |
| 56 | 160485 One-way clutch plate | One-way clutch plate | — |
| 58 | 190727 Pinion ball bearing (A) W | Pinion ball bearing (A) W | — |
| 59 | 182187 Pinion bearing holder | Pinion bearing holder | — |
| 60 | 10A614 Bearing Holder SC | Bearing Holder SC | — |
| 61 | 10A615 Kick lever SC | Kick lever SC | — |
| 62 | 190657 Kick lever W | Kick lever W | — |
| 63 | 186163 Kick Lever | Kick Lever | — |
| 64 | 133684 Kick lever SP | Kick lever SP | — |
| 66 | 110653 Arm Lever Shaft Collar | Arm Lever Shaft Collar | — |
| 67 | 133685 Arm lever SP | Arm lever SP | — |
| 68 | 122111 Arm lever shaft | Arm lever shaft | — |
| 69 | 108841 Arm Lever SP Cover | Arm Lever SP Cover | — |
| 70 | 10A616 Arm Lever SP Cover SC | Arm Lever SP Cover SC | — |
| 71 | 10A617 Arm lever SC | Arm lever SC | — |
| 72 | 10A618 Roller SC | Roller SC | — |
| 73 | 101225 Arm Lever | Arm Lever | — |
| 74 | 191038 Roller Collar | Roller Collar | — |
| 75 | 190666 Roller W | Roller W | — |
| 76 | 179107 Line Roller | Line Roller | — |
| 77 | 192019 Roller Sleeve | Roller Sleeve | — |
| 78 | 164712 Veil | Veil | — |
| 79 | 10A619 Bale Holder SC | Bale Holder SC | — |
| 80 | 188838 Rotor | Rotor | — |
| 81 | 108843 Bale Holder Covers | Bale Holder Covers | — |
| 82 | 10A620 Bale Holder Cover SC | Bale Holder Cover SC | — |
| 83 | 140168 Rotor Nut | Rotor Nut | — |
| 84 | 160486 Rotor lock plate | Rotor lock plate | — |
| 85 | 10A621 Rotor Lock Plate SC | Rotor Lock Plate SC | — |
| 86 | 171329 Main shaft | Main shaft | — |
| 87 | 162062 Line Guard | Line Guard | — |
| 88 | 118075 Click Gear | Click Gear | — |
| 89 | 190728 Spool W | Spool W | — |
| 90 | 128195 Spool | Spool | — |
| 91 | 139470 Drag Knob | Drag Knob | — |
| 92 | 158087 Body Cover SC (C) | Body Cover SC (C) | — |
| 200 | 166065 Body Set | Body Set | — |
