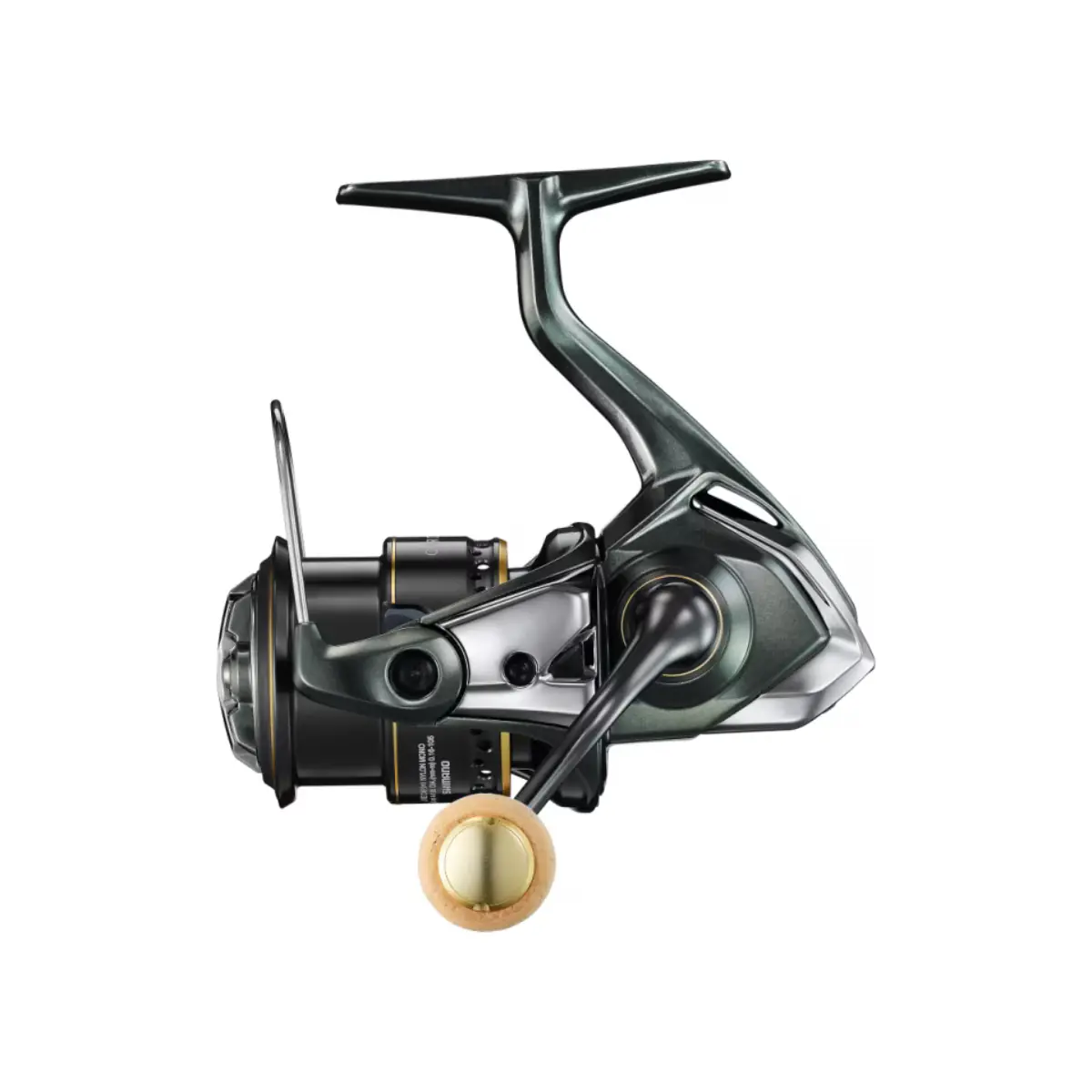

23 CARDIFF XR C2000S
2023

SHIMANO

23 CARDIFF XR C2000S

ID fabricant : CDFXRC2000S
Compatibilité & entretien

Cette page regroupe la vue éclatée, les pièces compatibles et les solutions d'entretien pour le SHIMANO 23 CARDIFF XR C2000S (2023).

Retrouvez rapidement les roulements de bobine, roulements à billes, roulement de galet, freins Carbontex, pièces détachées d'origine et accessoires associés à ce modèle.

Schéma disponible
Origine, compatible & custom
Expédition rapide
Expertise technique

Roulement de Galet

4 références disponibles

Carbontex

1 référence disponible

Roulements à billes

7 références disponibles
Consulter le schéma
N° SchémaRéférence / PièceAction
12969
R19 dès 9,16 €
13269
R05 dès 8,66 €
13274
R19 dès 9,16 €
13381
R20 dès 9,97 €
13829
R07 dès 8,66 €
19976
R21 dès 11,08 €
19998
R18 dès 9,16 €

Pièces détachées

111 références disponibles
Utilisez le numéro de schéma pour localiser la pièce sur la vue éclatée
N° SchémaRéférence constructeurDescriptionCommande
12969 107FA Ball Bearing Ball Bearing
R19 dès 9,16 €
13269 104VX Ball Bearing Ball Bearing
R05 dès 8,66 €
13274 104PP Ball Bearing Ball Bearing
R19 dès 9,16 €
13381 104JT Ball Bearing Ball Bearing
R20 dès 9,97 €
13829 104JZ Ball Bearing Ball Bearing
R07 dès 8,66 €
19976 1009C Worm Bushing Rear Worm Bushing Rear
R21 dès 11,08 €
19998 10DZB Ball Bearing Ball Bearing
R18 dès 9,16 €
0647 10QG5 Screw Screw —
7995 10B87 Drag Washers Retainer Drag Washers Retainer —
9833 107V2 Ratchet Spring Ratchet Spring —
11166 10KFA Spacer Spacer —
13673 10LAA O Ring O Ring —
14867 103PE Spool Support Spool Support —
16801 10K9C Washer Washer —
17326 10R2N Bail Spring Bail Spring —
17415 106ZC Click Pin Click Pin —
17664 10TRB Screw Screw —
17666 10BU9 Spool Washer Spool Washer —
17667 10PN3 Screw Screw —
17680 1018Z Washer Washer —
17681 10TPC Line Roller Support Line Roller Support —
17684 107AB Bail Spring Seat Bail Spring Seat —
17695 10PXV Handle Shaft Seal Handle Shaft Seal —
17700 10LFA Screw Screw —
17773 102ZG Drag Washer Drag Washer —
18199 10ECK Washer Washer —
18206 10THY Spool Bushing Spool Bushing —
18207 10SYS Drag Click Ratchet Drag Click Ratchet —
18208 10TJM Spacer Spacer —
18210 10TLJ Screw Screw —
18470 10DNN Drag Click Spring Drag Click Spring —
18551 10K96 Washer Washer —
18625 10NC0 Wrench (Accessory) Wrench (Accessory) —
18724 101D9 Spring Guide A Support Spring Guide A Support —
18732 101D5 Rotor Ring Rotor Ring —
18735 10S2L Roller Clutch Assembly Roller Clutch Assembly —
18741 10SYU Washer Washer —
18744 10DK0 Idle Gear Idle Gear —
18905 10021 Idle Gear B Small Idle Gear B Small —
18906 1001A Idle Gear Idle Gear —
19421 10RFW Screw Screw —
19745 104FH Washer Washer —
19746 101AY Washer Washer —
19775 100WY Screw Screw —
19777 100WT Screw Screw —
19780 100WX O Ring O Ring —
19781 10DXE O Ring O Ring —
19793 1017W Bearing Water Proof Bearing Water Proof —
19802 1017Y Bail Trip Strike Bail Trip Strike —
19805 10RDL Main Shaft Collar Main Shaft Collar —
19807 1018D Oscillating Pawl Oscillating Pawl —
19818 10182 Oscillating Pawl Cover Oscillating Pawl Cover —
19822 10DWD Bearing Retainer Bearing Retainer —
19831 1009E O Ring O Ring —
19837 1009K Line Roller Bushing Line Roller Bushing —
19839 10RFZ Line Roller Spacer Line Roller Spacer —
19856 10E5Y Bail Trip Lever Bail Trip Lever —
19857 10SAN Bail Spring Guide A Bail Spring Guide A —
19866 1009Z O Ring O Ring —
19876 1009B Bail Spring Guide A Bush Bail Spring Guide A Bush —
19883 10QXQ Friction Ring Friction Ring —
19884 1009L Oscillating Slider Bushing Oscillating Slider Bushing —
19886 1009W Flange Water Proof Flange Water Proof —
19899 1009Y Roller Clutch Inner Roller Clutch Inner —
19926 1076N Rotor Nut Lock Plate Rotor Nut Lock Plate —
19959 1009A Line Roller Line Roller —
19989 103GW Screw Screw —
19990 1055H Screw Screw —
19992 1009G Worm Bushing Front Worm Bushing Front
R33 dès 9,97 €
19993 10S7C Worm Shaft Retainer Worm Shaft Retainer —
19994 10TBA Washer Washer —
19997 10HE5 Washer Washer —
20069 10HE7 Click Spring Click Spring —
20133 101HM Main Shaft Main Shaft —
20139 10E3K O Ring O Ring —
20150 10E44 Line Roller Collar Line Roller Collar —
20154 10E5R Pinion Gear Pinion Gear —
20156 10RSE Screw Screw —
20157 10E60 Oscillating Guide A Oscillating Guide A —
20158 10E62 Worm Shaft Worm Shaft —
20165 10E5Q Idle Gear B Shaft Idle Gear B Shaft —
20169 100W6 Drive Gear Drive Gear —
20171 10DZE Handle Shaft Cover B Handle Shaft Cover B —
20174 10E55 Washer Washer —
20987 10RX2 Screw Screw —
20999 100RN Rotor Nut Rotor Nut —
21006 100RU Washer Washer —
21007 100F9 Bearing Retainer Bearing Retainer —
21009 100RR Washer Washer —
21106 103NA Screw Screw —
21107 10SH9 Screw Screw —
21108 10SHA Screw Screw —
21109 10RX3 Screw Screw —
21110 10SH0 Screw Screw —
21117 10RAB Bail Hold Support Guard Bail Hold Support Guard —
21119 100AS Rotor Brim Rotor Brim —
21124 10S0U Rear Protector Rear Protector —
21126 10RAC Counter Weight Cover Counter Weight Cover —
21136 10DNJ Drag Click Drag Click —
22754 13YYG Drag Knob Drag Knob —
22755 13K0V Washer Washer —
22756 13YYH Spool Cardiff XR C2000S Spool Cardiff XR C2000S —
22757 13YYJ Bail Arm Bail Arm —
22758 13YWD Rotor Rotor —
22759 13YWC Bail Assembly Bail Assembly —
22760 13YWE Side Cover Assembly Side Cover Assembly —
22761 13YWG Handle Shank Assembly Handle Shank Assembly —
22762 13HWG Handle Knob Assembly Handle Knob Assembly —
22763 13MHK Handle Knob Seal Handle Knob Seal —
22764 13YYK Handle Assembly Handle Assembly —
22765 13YYL Body Body —

Pièces Customs

1 référence disponible

Entretien dans notre Atelier

Voir nos forfaits

Confiez votre moulinet à nos techniciens pour un entretien complet : nettoyage, graissage, remplacement des pièces d'usure et vérification générale.

Découvrir nos forfaits d'entretien
