2004

SHIMANO

04 Scorpion MG1001

ID fabricant : 5RH434000
Compatibilité & entretien

Cette page regroupe la vue éclatée, les pièces compatibles et les solutions d'entretien pour le SHIMANO 04 Scorpion MG1001 (2004).

Retrouvez rapidement les roulements de bobine, roulements à billes, roulement de galet, freins Carbontex, pièces détachées d'origine et accessoires associés à ce modèle.

Schéma disponible
Origine, compatible & custom
Expédition rapide
Expertise technique

Roulements de Bobine

6 références disponibles
💰 Prix
Hybrid ABEC5
KIT#01 – Hybrid Ceramic ABEC7 – Roulements de Bobine Casting

Le meilleur rapport qualité/prix pour améliorer la rotation de la bobine sans tomber dans l'extrême. Stable, propre et facile à exploiter.

  • Billes céramique Si3N4
  • Bagues acier inox 440C
  • Précision ABEC5 – stable et régulier
  • Comportement tolérant et prévisible
Utilisation Leurres 7 g → 200+ g · 🌊 Eau douce & salée · Polyvalence économique
💰 Prix
Hybrid ABEC5
KIT#01 – Hybrid Ceramic ABEC5 – Roulements de Bobine Casting

Le meilleur rapport qualité/prix pour améliorer la rotation de la bobine sans tomber dans l'extrême. Stable, propre et facile à exploiter.

  • Billes céramique Si3N4
  • Bagues acier inox 440C
  • Précision ABEC5 – stable et régulier
  • Comportement tolérant et prévisible
Utilisation Leurres 7 g → 200+ g · 🌊 Eau douce & salée · Polyvalence économique
ABEC7
ABEC7 Orange Seals
KIT#01 – Hybrid Ceramic Orange Seals ABEC7 – Roulements de Bobine Casting

Un roulement nerveux et précis, avec des joints non-contact qui ajoutent une protection légère sans freiner la rotation. Très bon compromis performance / entretien.

  • Billes céramique Si3N4 ABEC7
  • Joints non-contact Orange Seals
  • Montée en régime plus rapide
  • Entretien simplifié par les joints
Utilisation Leurres 3 g → 200+ g · 🌊 Eau douce & salée · Polyvalent rapport qualité/prix
🌊 Salée
HD HRCB
KIT#01 – Hedgehog AIR HD Ceramic – Roulements Bobine Casting

Version Heavy Duty avec technologie HRCB, pensée pour durer en milieux exigeants. Le choix polyvalent quand robustesse, régularité et résistance à la corrosion priment.

  • Technologie HRCB anti-corrosion ×10
  • Plage : 3 g → 200+ g
  • Eau douce et eau salée
  • Pré-lubrifié – prêt à l'emploi
Utilisation Leurres 3 g → 200+ g · 🌊 Eau douce & salée · Polyvalence haut de gamme
BFS
BFS Ultra-léger
KIT#01 – Hedgehog AIR BFS “Kattobi” – Roulements Bobine Casting

La porte d'entrée idéale vers le bait finesse. Une version plus accessible pour gagner en réactivité, en précision et en contrôle sur les pêches légères.

  • Micro-billes inox haute précision
  • Structure AIR démontable
  • Démarrage bobine ultra-rapide
  • Rotation fluide et silencieuse
Utilisation Leurres 1 g – 14 g · 💧 Eau douce · BFS accessible & pêches légères
⭐ BFS PREMIUM
Céramique 8 billes
KIT#01 – Hedgehog AIR Ceramic – Roulements Bobine Casting

Le vrai roulement bait finesse de la gamme. Pensé pour les pêches légères et techniques, avec un maximum de fluidité, de précision et de contrôle au lancer.

  • Vrai profil BFS / pêches légères
  • 8 micro-billes céramique haute précision
  • Structure monobloc rigide et fluide
  • Lancer plus propre, plus net, plus précis
Utilisation Leurres 1 g – 28 g · 🌊 Eau douce & salée · Bait finesse & pêches légères

Carbontex

1 référence disponible

Roulements à billes

3 références disponibles
Consulter le schéma
N° SchémaRéférence / PièceAction
24
R01 dès 8,79 €
34
R07 dès 10,39 €
53
R04 dès 8,79 €

Pièces détachées

98 références disponibles

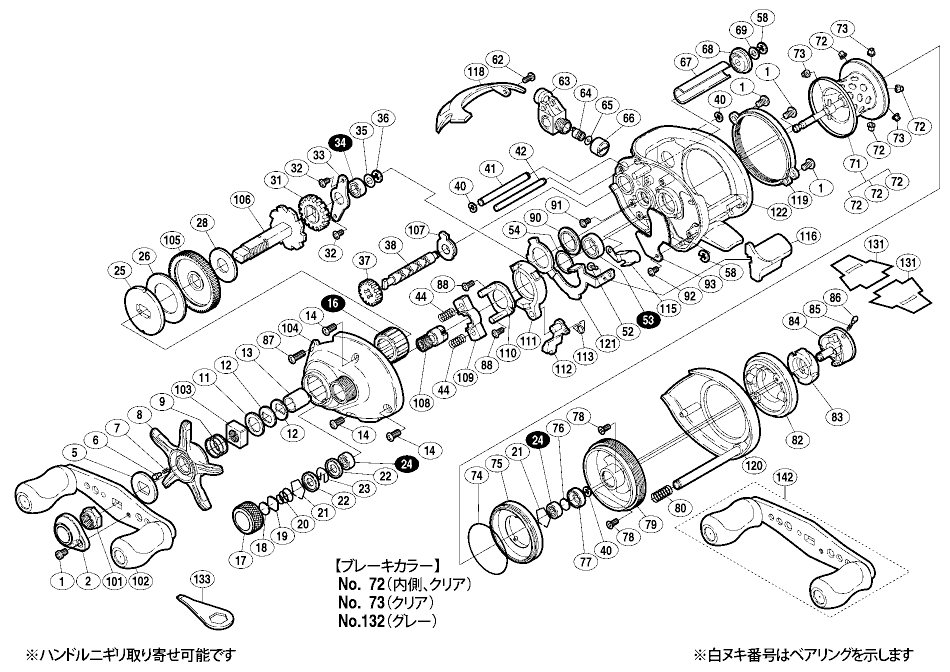

Utilisez le numéro de schéma pour localiser la pièce sur la vue éclatée
N° SchémaRéférence constructeurDescriptionCommande
0001 103H1 Screw Screw
0002 10QB8 Retainer Retainer
0005 10J21 Star Drag Click Plate Star Drag Click Plate
0006 10BT0 Click Pin Click Pin
0007 10BT2 Click Spring Click Spring
0008 10B0A Stardrag Stardrag
0009 10A73 Star Drag Spring Star Drag Spring
0011 10J1N Star Drag Spacer Star Drag Spacer
0012 10D60 Washer Washer
0013 10BQ6 Roller Clutch Inner Tube Roller Clutch Inner Tube
0014 103GJ Fixing bolt Fixing bolt

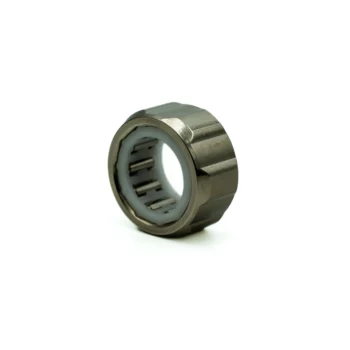

0016 aussi n° RC0A 10F5D Roller Clutch Bearing Roller Clutch Bearing
10F5D - Roller Bearing - Shimano 24,99 €
0017 10KG0 Cast Control Cap Cast Control Cap
0018 10896 Cast Control Spacer B Cast Control Spacer B
0019 1085F Spool Tension Spacer Spool Tension Spacer
0020 10BRA Spooled Lag Spring Spooled Lag Spring
0021 10GEW Bearing Retainer Bearing Retainer
0022 10F6D Spool shaft clip holder Spool shaft clip holder
0023 10F6E Spool shaft clip spring Spool shaft clip spring
0024 105BZ Ball Bearing Ball Bearing
R01 dès 8,79 €
0025 10D3T Stardrag Board Stardrag Board
0026 10720 Star drag washer (C) Star drag washer (C)
0028 10CJC Drag Washer Drag Washer
0031 10J72 Cross gear (A) Cross gear (A)
0032 10MT0 Screw Screw
0033 109T8 Main gear shaft fixing plate Main gear shaft fixing plate
0034 104K1 Ball Bearing Ball Bearing
R07 dès 10,39 €
0035 10C47 Washer Washer
0036 105NK E Lock E Lock
E-Ring 2,5mm 1,60 €
0037 10FP8 Cross gear (C) Cross gear (C)
0038 1053V Cross Gear Shaft Cross Gear Shaft
0040 105S1 C Lock C Lock
0041 10Q2D Line Guard Line Guard
0042 10GY4 Level-Wind Guide Level-Wind Guide
0044 104BM Yoke Spring Yoke Spring
0052 103C0 Dial Case Screw Dial Case Screw
0053 10582 Ball Bearing Ball Bearing
R04 dès 8,79 €
0054 13PEN Body frame bearing adjustment washer Body frame bearing adjustment washer
0058 105NC E Lock E Lock
E-Ring 2,0mm 1,60 €
0062 10MPN Screw Screw
0063 10NZ2 Level-Window Group Level-Window Group
0064 10FFX Line Guide Pawl Line Guide Pawl
0065 10CFW Spacer Spacer
0066 10FJG Pawl Cap Pawl Cap
0067 10NJV Level Wind Guard Level Wind Guard
0068 104SY Cross Gear Uke B Cross Gear Uke B
0069 105EK Spacer Spacer
0071 13GK1 Spool Assembly Spool Assembly
0072 13SWG Brake collar (inside: clear) Brake collar (inside: clear)
0073 13SQC Brake collar (clear) Brake collar (clear)
0074 10CFY O Ring O Ring
0075 13FV1 Brake pipe mounting bracket assembly Brake pipe mounting bracket assembly
0076 1057S Spacer B Spacer B
1057S – SPACER B – Shimano 1,30 €
0077 13RDC Body B Bush Body B Bush
0078 10MGH Fixing bolt Fixing bolt
0079 13RPK
0080 10KNL Damper Spring Damper Spring
0082 13FRE Brake knob assembly Brake knob assembly
0083 13RJD Brake cam (B) Brake cam (B)
0084 13RJC Brake cam (A) Brake cam (A)
0085 13RJJ Brake cam positioning pin spring Brake cam positioning pin spring
0086 13RJF Brake cam positioning pin Brake cam positioning pin
0087 103CE Fixing bolt Fixing bolt
0088 10LVH Screw Screw
0090 10Q7K Clutch plate bearing ke Clutch plate bearing ke
0091 10MPB Clutch plate push sae bolt Clutch plate push sae bolt
0092 10MPR Screw Screw
0093 10C5Y Body A Sheet B Body A Sheet B
0101 10FSN Handle Nut Handle Nut
0102 13J0S Handle Assembly Handle Assembly
0103 10A0L Star Drag Nut Star Drag Nut
0104 13TST Body A Body A
0105 10Q0S Drive Gear Drive Gear
0106 105ME Drive Shaft Drive Shaft
0107 10NDA Cross gear receiver A Cross gear receiver A
0108 109JM Pinion gear (A) Pinion gear (A)
0109 1047R Yoke Yoke
0110 10F67 Clutch Cam Retainer Clutch Cam Retainer
0111 10K14 Clutch Cam Clutch Cam
0112 1063G Clutch Pawl Clutch Pawl
0113 10491 Clutch Pawl Spring Clutch Pawl Spring
0115 10C07 Clutch Guard Clutch Guard
0116 10BMS Clutch Lever Clutch Lever
0118 13RLE Sam Rest Sam Rest
0119 108AV Main frame B Receiving and fixing plate Main frame B Receiving and fixing plate
0120 10A9M Body B Body B
0121 10916 Clutch Plate Clutch Plate
0122 10JU7 One-Piece Frame One-Piece Frame
0131 10PBQ Reel Seat Spacer (Accessory) Reel Seat Spacer (Accessory)
0132 13SFY Brake color (A) Gray Brake color (A) Gray
0133 10MJ1 Wrench (Accessory) Wrench (Accessory)
0134 10F21 Spring Collar Spring Collar
0142 10CFQ Power Handle Assembly Power Handle Assembly
1000 1064V Handle Knigiri (for left side, paddle type) Handle Knigiri (for left side, paddle type)
1100 106JW Handle Knob Seal Handle Knob Seal
*F01 13QN4 Reel Bag Reel Bag
OIL1 10LQ0 B-100 Oil (Accessory) B-100 Oil (Accessory)
RC0A aussi n° 0016 10F5D Roller Clutch Bearing Roller Clutch Bearing
10F5D - Roller Bearing - Shimano 24,99 €

E-Clip

2 références disponibles
Consulter le schéma
N° SchémaRéférence / PièceAction
36
E-Ring 2,5mm 1,60 €
58
E-Ring 2,0mm 1,60 €

Pièces Customs

4 références disponibles

Entretien dans notre Atelier

Voir nos forfaits

Confiez votre moulinet à nos techniciens pour un entretien complet : nettoyage, graissage, remplacement des pièces d'usure et vérification générale.

Découvrir nos forfaits d'entretien

Moulinets SHIMANO similaires
