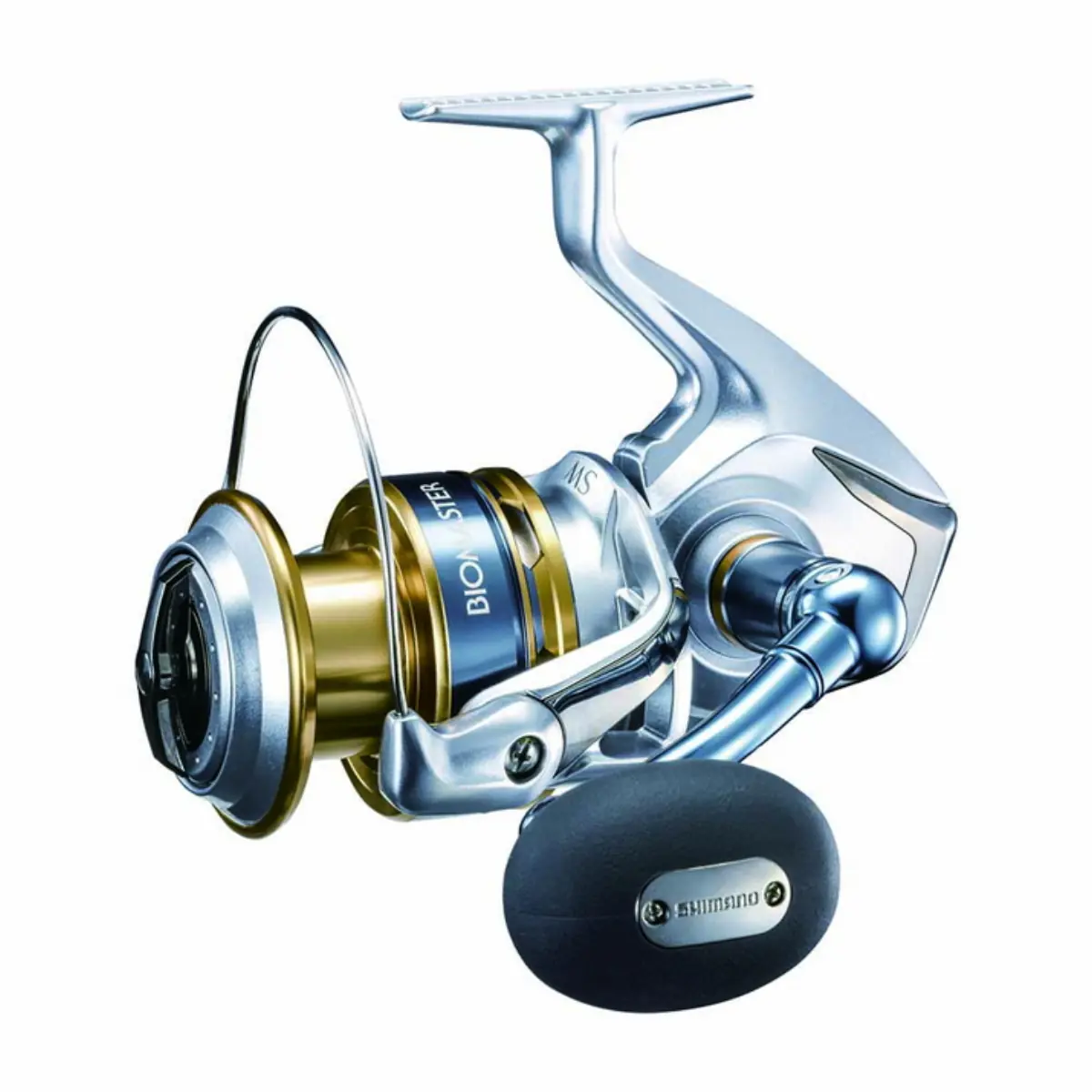

13 BIOMASTER SW 4000 XG (2013) – Vue éclatée, Roulements & Pièces

13 BIOMASTER SW 4000 XG

ID fabricant : 5SE33H043

Compatibilité & entretien

Cette page regroupe la vue éclatée, les pièces compatibles et les solutions d'entretien pour le SHIMANO 13 BIOMASTER SW 4000 XG (2013).

Retrouvez rapidement les roulements de bobine, roulements à billes, roulement de galet, freins Carbontex, pièces détachées d'origine et accessoires associés à ce modèle.

Schéma disponible

Origine, compatible & custom

Expédition rapide

Expertise technique

💰 Prix

Hybrid ABEC5

Roulement R05 - Hybrid Ceramic - ABEC 7 - ISO P4

Le meilleur rapport qualité/prix pour améliorer la rotation de la bobine sans tomber dans l'extrême. Stable, propre et facile à exploiter.

Billes céramique Si3N4
Bagues acier inox 440C
Précision ABEC5 – stable et régulier
Comportement tolérant et prévisible

Utilisation Leurres 7 g → 200+ g · 🌊 Eau douce & salée · Polyvalence économique

ABEC7

ABEC7 Orange Seals

Roulement R05 - Hybrid Ceramic Orange Seals - ABEC7

Un roulement nerveux et précis, avec des joints non-contact qui ajoutent une protection légère sans freiner la rotation. Très bon compromis performance / entretien.

Billes céramique Si3N4 ABEC7
Joints non-contact Orange Seals
Montée en régime plus rapide
Entretien simplifié par les joints

Utilisation Leurres 3 g → 200+ g · 🌊 Eau douce & salée · Polyvalent rapport qualité/prix

💰 Prix

Hybrid ABEC5

Roulement R05 - Hybrid Ceramic - ABEC5

Le meilleur rapport qualité/prix pour améliorer la rotation de la bobine sans tomber dans l'extrême. Stable, propre et facile à exploiter.

Billes céramique Si3N4
Bagues acier inox 440C
Précision ABEC5 – stable et régulier
Comportement tolérant et prévisible

Utilisation Leurres 7 g → 200+ g · 🌊 Eau douce & salée · Polyvalence économique

💰 Prix

Hybrid ABEC5

Roulement R05 - Stainless steel - ABEC 5 - ISO P5

Le meilleur rapport qualité/prix pour améliorer la rotation de la bobine sans tomber dans l'extrême. Stable, propre et facile à exploiter.

Billes céramique Si3N4
Bagues acier inox 440C
Précision ABEC5 – stable et régulier
Comportement tolérant et prévisible

Utilisation Leurres 7 g → 200+ g · 🌊 Eau douce & salée · Polyvalence économique

N° Schéma	Référence / Pièce	Action
25	R05 dès 10,39 €

51	R12 dès 13,29 €

54	R07 dès 10,39 €

64	R19 dès 10,99 €

67	R18 dès 10,99 €

78	R14 dès 11,96 €

N° Schéma

Référence / Pièce

Action

R05 dès 10,39 €

R12 dès 13,29 €

R07 dès 10,39 €

R19 dès 10,99 €

R18 dès 10,99 €

R14 dès 11,96 €

N° Schéma	Référence constructeur	Description	Commande
0001	102AF Drag Knob	Drag Knob	—
0002	10B8L Drag Washers Retainer	Drag Washers Retainer	—
0003	10QBU Washer	Washer	—
0004	10345 Drag Washer	Drag Washer	Carbontex pour Shimano Spinning S#1 13,99 €

0005	102XU Washer	Washer	—
0006	10BC6 Oval Washer	Oval Washer	—
0007	10C1A Drag Washer	Drag Washer	—
0008	10388 Drag Click	Drag Click	—
0009	10BQB Drag Click Spring	Drag Click Spring	—
0010	10A6F Screw	Screw	—
0011	10HRY Spool Biomaster 4000 SW A	Spool Biomaster 4000 SW A	—
0012	10BSJ Spool Washer	Spool Washer	—
0013	10PN2 Screw	Screw	—
0014	10LTV Bearing Bushing	Bearing Bushing	—
0015	10J3G Spool Bushing	Spool Bushing	R35 dès 11,96 €

0016	107V2 Ratchet Spring	Ratchet Spring	—
0017	107PS Drag Click Ratchet	Drag Click Ratchet	—
0018	103PE Spool Support	Spool Support	—
0019	10L48 Main Shaft	Main Shaft	—
0020	107VT Rotor Nut	Rotor Nut	—
0021	10G8N Bearing Spacer	Bearing Spacer	—
0022	10KFD Line Roller Spacer	Line Roller Spacer	—
0023	10KM5 Line Roller	Line Roller	—
0024	10PFH Line Roller Bushing	Line Roller Bushing	—
0025	104VX Ball Bearing	Ball Bearing	R05 dès 10,39 €

0026	1079U Line Roller Plate	Line Roller Plate	—
0027	10CH0 Click Spring	Click Spring	—
0028	106UX Click Pin	Click Pin	—
0029	105LU Bail Spring Guide A	Bail Spring Guide A	—
0030	10TYE Bail Spring Guide A Support	Bail Spring Guide A Support	—
0031	10FVD Bail Spring	Bail Spring	—
0032	107X8 Line Roller Oil Cap	Line Roller Oil Cap	—
0033	1075W Bail Arm	Bail Arm	—
0034	10PMJ Screw	Screw	—
0035	103J1 Screw	Screw	—
0036	103KL Screw	Screw	—
0037	103N8 Screw	Screw	—
0038	1092F Bail Spring Cover	Bail Spring Cover	—
0039	10829 Bail Trip Lever	Bail Trip Lever	—
0040	102M8 Rotor	Rotor	—
0041	10MES Bail Hold Support Guard	Bail Hold Support Guard	—
0042	106GK Bail Assembly	Bail Assembly	—
0043	10Q37 Line Roller Support	Line Roller Support	—
0044	10K4Y Bail Hold Support Shaft	Bail Hold Support Shaft	—
0045	10HZ1 Washer	Washer	—
0046	10D1S Bail Hold Support Spacer	Bail Hold Support Spacer	—
0047	107LD Washer	Washer	—
0048	103BX Screw	Screw	—
0049	103C5 Screw	Screw	—
0050	10QPB Roller Clutch Assembly	Roller Clutch Assembly	—
0051	104Q5 Ball Bearing	Ball Bearing	R12 dès 13,29 €

0052	107JT Spacer	Spacer	—
0053	10BUU Pinion Gear	Pinion Gear	—
0054	104JZ Ball Bearing	Ball Bearing	R07 dès 10,39 €

0055	104FU Friction Ring	Friction Ring	—
0056	106H7 Worm Bushing Front	Worm Bushing Front	—
0057	10535 Anti-Reverse Cam	Anti-Reverse Cam	—
0058	10DCN Anti-Reverse Cam Spring	Anti-Reverse Cam Spring	—
0059	107E1 Bail Trip Strike	Bail Trip Strike	—
0060	10ANP Anti-Reverse Lever	Anti-Reverse Lever	—
0061	10PRU Screw	Screw	—
0062	10J0K Anti-Reverse Lever Cover	Anti-Reverse Lever Cover	—
0063	10HBE Idle Gear	Idle Gear	—
0064	104PP Ball Bearing	Ball Bearing	R19 dès 10,99 €

0065	10A5U Drive Gear	Drive Gear	—
0066	10JDB Washer	Washer	—
0067	104JD Ball Bearing	Ball Bearing	R18 dès 10,99 €

0068	10LSE Screw	Screw	—
0069	102V1 Side Cover	Side Cover	—
0070	105N8 Rear Protector Nut A	Rear Protector Nut A	—
0071	10M2R Screw	Screw	—
0072	104KN Oil Cap	Oil Cap	—
0073	10LHY Screw	Screw	—
0074	106SL Handle	Handle	—
0075	10HTT Washer	Washer	—
0076	104UJ Handle Knob Bushing	Handle Knob Bushing	R06 dès 8,79 €

0077	10442 HANDLE KNOB ASSEMBLY	HANDLE KNOB ASSEMBLY	—
0078	10KX2 Ball Bearing	Ball Bearing	R14 dès 11,96 €

0079	103E9 Screw	Screw	—
0080	10LAA O Ring	O Ring	—
0081	10BFE Handle Knob Seal	Handle Knob Seal	—
0082	10HNQ Handle Assembly	Handle Assembly	—
0083	10LV7 Screw	Screw	—
0084	10HAA Oscillating Pawl Cover	Oscillating Pawl Cover	—
0085	10RKQ Washer	Washer	—
0086	10JXK Oscillating Slider Bushing	Oscillating Slider Bushing	—
0088	145FC Oscillating Slider	Oscillating Slider	—
0089	103GP Screw	Screw	—
0090	10NEA Rear Protector	Rear Protector	—
0091	10MHE Screw	Screw	—
0092	103L8 Screw	Screw	—
0093	103N4 Drive Shaft Cover Screw	Drive Shaft Cover Screw	—
0094	10AT3 Worm Shaft	Worm Shaft	—
0095	106GS Worm Bushing Rear	Worm Bushing Rear	—
0096	105A2 Washer	Washer	—
0097	1081K Worm Shaft	Worm Shaft	—
0098	1033D Oscillating Guide	Oscillating Guide	—
0099	10B0J Legless body	Legless body	—
0100	10LV0 Screw	Screw	—
0101	10N18 Screw	Screw	—
0102	106VH Oscillating Pawl	Oscillating Pawl	—
0103	10ECK Washer	Washer	—
*F01	13QN3 Reel Bag	Reel Bag	—
ITOS	13QPZ Thread Stopper Seals	Thread Stopper Seals	—
MH01	13NAQ Nameplate On The Back Of The Leg	Nameplate On The Back Of The Leg	—

N° Schéma

Référence constructeur

Description

Commande

0001

102AF Drag Knob

Drag Knob

—

0002

10B8L Drag Washers Retainer

Drag Washers Retainer

—

0003

10QBU Washer

Washer

—

0004

10345 Drag Washer

Drag Washer

Carbontex pour Shimano Spinning S#1 13,99 €

0005

102XU Washer

Washer

—

0006

10BC6 Oval Washer

Oval Washer

—

0007

10C1A Drag Washer

Drag Washer

—

0008

10388 Drag Click

Drag Click

—

0009

10BQB Drag Click Spring

Drag Click Spring

—

0010

10A6F Screw

Screw

—

0011

10HRY Spool Biomaster 4000 SW A

Spool Biomaster 4000 SW A

—

0012

10BSJ Spool Washer

Spool Washer

—

0013

10PN2 Screw

Screw

—

0014

10LTV Bearing Bushing

Bearing Bushing

—

0015

10J3G Spool Bushing

Spool Bushing

R35 dès 11,96 €

0016

107V2 Ratchet Spring

Ratchet Spring

—

0017

107PS Drag Click Ratchet

Drag Click Ratchet

—

0018

103PE Spool Support

Spool Support

—

0019

10L48 Main Shaft

Main Shaft

—

0020

107VT Rotor Nut

Rotor Nut

—

0021

10G8N Bearing Spacer

Bearing Spacer

—

0022

10KFD Line Roller Spacer

Line Roller Spacer

—

0023

10KM5 Line Roller

Line Roller

—

0024

10PFH Line Roller Bushing

Line Roller Bushing

—

0025

104VX Ball Bearing

Ball Bearing

R05 dès 10,39 €

0026

1079U Line Roller Plate

Line Roller Plate

—

0027

10CH0 Click Spring

Click Spring

—

0028

106UX Click Pin

Click Pin

—

0029

105LU Bail Spring Guide A

Bail Spring Guide A

—

0030

10TYE Bail Spring Guide A Support

Bail Spring Guide A Support

—

0031

10FVD Bail Spring

Bail Spring

—

0032

107X8 Line Roller Oil Cap

Line Roller Oil Cap

—

0033

1075W Bail Arm

Bail Arm

—

0034

10PMJ Screw

Screw

—

0035

103J1 Screw

Screw

—

0036

103KL Screw

Screw

—

0037

103N8 Screw

Screw

—

0038

1092F Bail Spring Cover

Bail Spring Cover

—

0039

10829 Bail Trip Lever

Bail Trip Lever

—

0040

102M8 Rotor

Rotor

—

0041

10MES Bail Hold Support Guard

Bail Hold Support Guard

—

0042

106GK Bail Assembly

Bail Assembly

—

0043

10Q37 Line Roller Support

Line Roller Support

—

0044

10K4Y Bail Hold Support Shaft

Bail Hold Support Shaft

—

0045

10HZ1 Washer

Washer

—

0046

10D1S Bail Hold Support Spacer

Bail Hold Support Spacer

—

0047

107LD Washer

Washer

—

0048

103BX Screw

Screw

—

0049

103C5 Screw

Screw

—

0050

10QPB Roller Clutch Assembly

Roller Clutch Assembly

—

0051

104Q5 Ball Bearing

Ball Bearing

R12 dès 13,29 €

0052

107JT Spacer

Spacer

—

0053

10BUU Pinion Gear

Pinion Gear

—

0054

104JZ Ball Bearing

Ball Bearing

R07 dès 10,39 €

0055

104FU Friction Ring

Friction Ring

—

0056

106H7 Worm Bushing Front

Worm Bushing Front

—

0057

10535 Anti-Reverse Cam

Anti-Reverse Cam

—

0058

10DCN Anti-Reverse Cam Spring

Anti-Reverse Cam Spring

—

0059

107E1 Bail Trip Strike

Bail Trip Strike

—

0060

10ANP Anti-Reverse Lever

Anti-Reverse Lever

—

0061

10PRU Screw

Screw

—

0062

10J0K Anti-Reverse Lever Cover

Anti-Reverse Lever Cover

—

0063

10HBE Idle Gear

Idle Gear

—

0064

104PP Ball Bearing

Ball Bearing

R19 dès 10,99 €

0065

10A5U Drive Gear

Drive Gear

—

0066

10JDB Washer

Washer

—

0067

104JD Ball Bearing

Ball Bearing

R18 dès 10,99 €

0068

10LSE Screw

Screw

—

0069

102V1 Side Cover

Side Cover

—

0070

105N8 Rear Protector Nut A

Rear Protector Nut A

—

0071

10M2R Screw

Screw

—

0072

104KN Oil Cap

Oil Cap

—

0073

10LHY Screw

Screw

—

0074

106SL Handle

Handle

—

0075

10HTT Washer

Washer

—

0076

104UJ Handle Knob Bushing

Handle Knob Bushing

R06 dès 8,79 €

0077

10442 HANDLE KNOB ASSEMBLY

HANDLE KNOB ASSEMBLY

—

0078

10KX2 Ball Bearing

Ball Bearing

R14 dès 11,96 €

0079

103E9 Screw

Screw

—

0080

10LAA O Ring

O Ring

—

0081

10BFE Handle Knob Seal

Handle Knob Seal

—

0082

10HNQ Handle Assembly

Handle Assembly

—

0083

10LV7 Screw

Screw

—

0084

10HAA Oscillating Pawl Cover

Oscillating Pawl Cover

—

0085

10RKQ Washer

Washer

—

0086

10JXK Oscillating Slider Bushing

Oscillating Slider Bushing

—

0088

145FC Oscillating Slider

Oscillating Slider

—

0089

103GP Screw

Screw

—

0090

10NEA Rear Protector

Rear Protector

—

0091

10MHE Screw

Screw

—

0092

103L8 Screw

Screw

—

0093

103N4 Drive Shaft Cover Screw

Drive Shaft Cover Screw

—

0094

10AT3 Worm Shaft

Worm Shaft

—

0095

106GS Worm Bushing Rear

Worm Bushing Rear

—

0096

105A2 Washer

Washer

—

0097

1081K Worm Shaft

Worm Shaft

—

0098

1033D Oscillating Guide

Oscillating Guide

—

0099

10B0J Legless body

Legless body

—

0100

10LV0 Screw

Screw

—

0101

10N18 Screw

Screw

—

0102

106VH Oscillating Pawl

Oscillating Pawl

—

0103

10ECK Washer

Washer

—

*F01

13QN3 Reel Bag

Reel Bag

—

ITOS

13QPZ Thread Stopper Seals

Thread Stopper Seals

—

MH01

13NAQ Nameplate On The Back Of The Leg

Nameplate On The Back Of The Leg

—

SHIMANO

13 BIOMASTER SW 4000 XG

Roulements de Bobine

Roulement de Galet

Carbontex

Roulements à billes

Pièces détachées

Pièces Customs

Entretien dans notre Atelier

Moulinets SHIMANO similaires
